VHM-Gravierfräser spiralförmige Nut - 1/8" Schaft
Art.Nr.: Art.Nr.::2383 0200 0600
Schnell sein: Nur noch 1 Stück auf Lager
Verfügbarkeit für Abholungen konnte nicht geladen werden

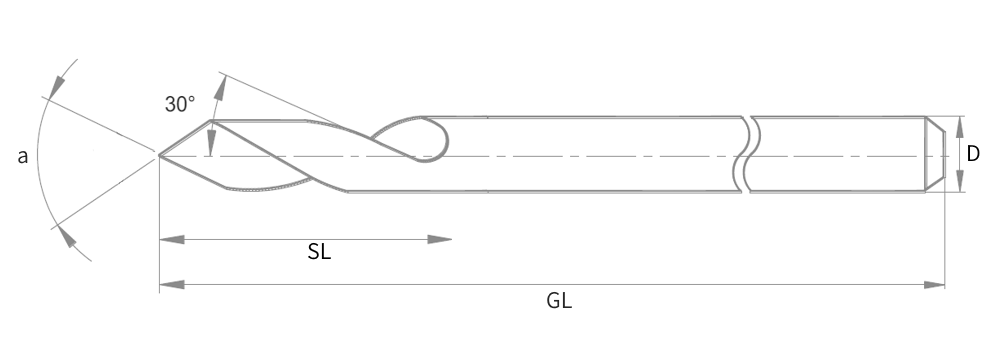

Technische Zeichnung: VHM-Gravierfräser spiralförmige Nut - 1/8" Schaft
| Durchmesser (d) | 3.175 mm |
| Spirallänge (SL) | 6.0 mm |
| Spitzenwinkel | 30 ° |
| Schaftdurchmesser (D) | 3.175 mm |
| Gesamtlänge (GL) | 38.0 mm |
| Zähnezahl | 1 |
| Schneidenanzahl | 1 |
| Schneidrichtung | rechtsschneidend |
| Drallrichtung | rechtsspiralig (Spantransport nach oben, Upcut) |
| Drallwinkel | 30 ° |
| Beschichtung | keine |
Der VHM-Gravierstichel mit spiralförmiger Nut ist das spezialisierte Hochleistungswerkzeug für Anwendungen, bei denen maximale Spanabfuhr und thermische Entlastung im Vordergrund stehen. Im Gegensatz zu herkömmlichen Gravursticheln nutzt dieses Werkzeug eine aktive Spiralgeometrie, um das Material effizient aus der Gravurzone zu transportieren. Gefertigt aus industriellem Vollhartmetall, garantiert dieser Stichel eine hohe Fräsleistung und exzellente Kantenruhe bei der Bearbeitung von Aluminium, Holz, Kunststoffen und NE-Metallen.
Die präzisionsgeschliffene Geometrie ermöglicht eine mikrometergenaue Abbildung komplexer Logos und technischer Skalen, während die Spiralnut ein Verkleben des Werkstücks zuverlässig verhindert. Dank des stabilen 1/8" Schafts bleibt das Werkzeug selbst bei hohen Drehzahlen vibrationsarm, was besonders bei tieferen Gravuren entscheidend für eine konstante Linienbreite und ein gratfreies Ergebnis ist. Dies macht ihn zur erstklassigen Wahl für professionelle CNC-Systeme und präzise Kennzeichnungen in Industrie und Handwerk.
Bearbeitbare Materialien:
- Metalle: Aluminium, Messing, Kupfer sowie weiche Stahlsorten.
- Kunststoffe: Acryl (PMMA), POM, Polystyrol und thermoplastische Verbundstoffe.
- Holz & Organik: Hartholz, Weichholz und feinfaserige Naturwerkstoffe.
- Laminate: Leiterplattenmaterialien, technische Platten und Werbetechnik-Verbundstoffe.
💡 Tipp vom Profi
Bei tieferen Gravuren oder längeren Konturen ist nicht die Schneidkante, sondern der Spanabtransport der limitierende Faktor. Ein häufiges Problem in der Praxis: Späne bleiben in der Gravur stehen, erhitzen das Material und führen zu verschmierten Kanten oder ungleichmäßiger Linienbreite.
Gravierfräser aus VHM mit spiralförmiger Nut lösen dieses Problem gezielt. Die Spiralgeometrie transportiert die Späne aktiv aus der Gravur und sorgt für einen kühlen, kontrollierten Schnitt – besonders bei Aluminium, Kunststoffen und NE-Metallen. Dadurch bleiben auch bei tieferen Gravurtiefen die Konturen sauber und gut lesbar.
Der 1/8"-Schaft bietet bei feinen Werkzeugdurchmessern eine hohe Spannstabilität und eignet sich ideal für CNC-Gravurmaschinen, Portalfräsen und leichte Bearbeitungszentren im professionellen Einsatz. Für flachere, kraftneutrale Gravuren empfehlen wir alternativ unsere VHM Fräser für Aluminium oder Gravierfräser mit gerader Nut.
Informationen & Downloads
Informationen & Downloads
Für maximale Präzision in der Zerspanung und eine lange Standzeit Ihrer VHM-Werkzeuge ist die Wahl der richtigen Parameter entscheidend. Nutzen Sie unsere technischen Datenblätter oder ermitteln Sie die optimalen Drehzahlen und Vorschübe mit unserem Rechner.
