Spiralverzahnt Fräser: Warum Spänetransport bei Verbundwerkstoffen entscheidet

Wer GFK oder CFK mit einem HSS-Werkzeug in tiefen Nuten bearbeitet, kennt zwei Probleme: Die Schneidkante ist nach wenigen Metern stumpf, und der Frässtaub sammelt sich im Nutgrund. Vollhartmetall löst das erste Problem. VHM widersteht dem abrasiven Angriff der Fasern deutlich länger als HSS, weil die Härte von ca. 1.600 HV den Schneidkantenverschleiß verlangsamt. Das zweite Problem, der Wärmestau durch Staubansammlung im Nutgrund, ist eine Frage der Geometrie.

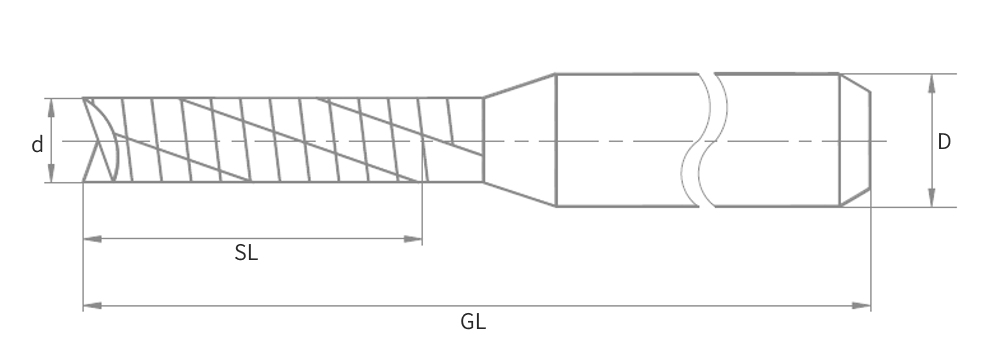

Spiralverzahnung: Spanbrecher als physikalische Antwort auf Fasermaterial

Die Spiralverzahnung besteht aus versetzten Schneidzähnen entlang der Spiralnut. Jeder Zahn bricht den entstehenden Faserspan bevor er lang genug wird um die Nut zu blockieren. Die Bruchstücke sind klein genug, um durch die Upcut-Drallrichtung nach oben aus der Schneidzone transportiert zu werden. Die Schneidzone bleibt frei, die Werkzeugtemperatur bleibt niedrig, auch ohne externe Kühlung oder Druckluft.

Im Vergleich zum Diamantverzahnten erzeugt der Spiralverzahnte Fräser keine Staubpartikel, sondern kurze Faserbruchstücke die aktiv abgeführt werden. Das macht ihn besonders geeignet für tiefe Nuten ab 5 mm Tiefe und für Materialien mit hohem Harzanteil, wo Wärme die Matrix schnell schädigt.

Einsatzbereiche

• CFK (Kohlefaser) tiefe Konturen: Carbonfasern erzeugen viel Abrieb und Wärme in tiefen Nuten. Die Upcut-Spirale transportiert Frässtaub aktiv nach oben. Das senkt die Schneidzonentemperatur messbar gegenüber Werkzeugen ohne Spantransport.
• GFK (Glasfaser) Strukturbauteile: Glasfaserverbunde neigen bei Wärmeeinleitung zur Harzschädigung. Die Spanbrecher verhindern Langspäne, die Upcut-Richtung hält die Nut kühl. Besonders relevant bei Wandstärken über 3 mm.
• FR4 und Leiterplatten: Der Fischschwanz-Anschliff erlaubt direktes Eintauchen. Kurze Faserbruchstücke statt Staub verbessern den Abtransport aus engen Nutengeometrien.
• HPL und Trespa: Harte Schichtstoffe erzeugen lange Faserspäne die bei Standardwerkzeugen zur Nutenblockierung führen. Die Spanbrecher zerhäckseln die Späne vor dem Abtransport.
• MDF und gefüllte Kunststoffe: Abrasive Füllstoffe schleifen unbeschichtete Schneidkanten ab. Die VHM-Grundlage widersteht dem Abrieb länger als HSS. Bei Glasfaser-gefüllten Thermoplasten ist die Spanbrecher-Geometrie ein Vorteil gegenüber Standardspiralfräsern.

In GFK und CFK verliert eine unbeschichtete VHM-Spiralverzahnung nach 30 bis 60 Laufmetern messbar an Schärfe. HSS wäre an derselben Stelle bereits nach 5 bis 10 Metern unbrauchbar. Für CNC-Routing, Modellbau und gelegentliche GFK-Bearbeitung ist das ausreichend. Ab einer Fertigungsfrequenz von 50 bis 80 Laufmetern pro Woche verschiebt sich die Wirtschaftlichkeit: Die CVD-Beschichtung auf einem Spiralverzahnten Fräser verlängert den Verschleißpunkt auf 200 bis 400 Laufmeter. Für flache Zustellungen und dünne Laminate arbeitet die neutrale Schneidgeometrie des [Diamantverzahnt Fräsers] mit geringerem axialem Auftrieb.
